Elektromotorenprüfstand
DLR Institut für Fahrzeugkonzepte
ForschungseinrichtungAdresse
DLR Institut für Fahrzeugkonzepte
Pfaffenwaldring 38-40
70569 Stuttgart
Ansprechperson
Christian Weber
Teamleiter
pruefstand-ias@dlr.de
+49 711 6862 8062
Prüfangebot

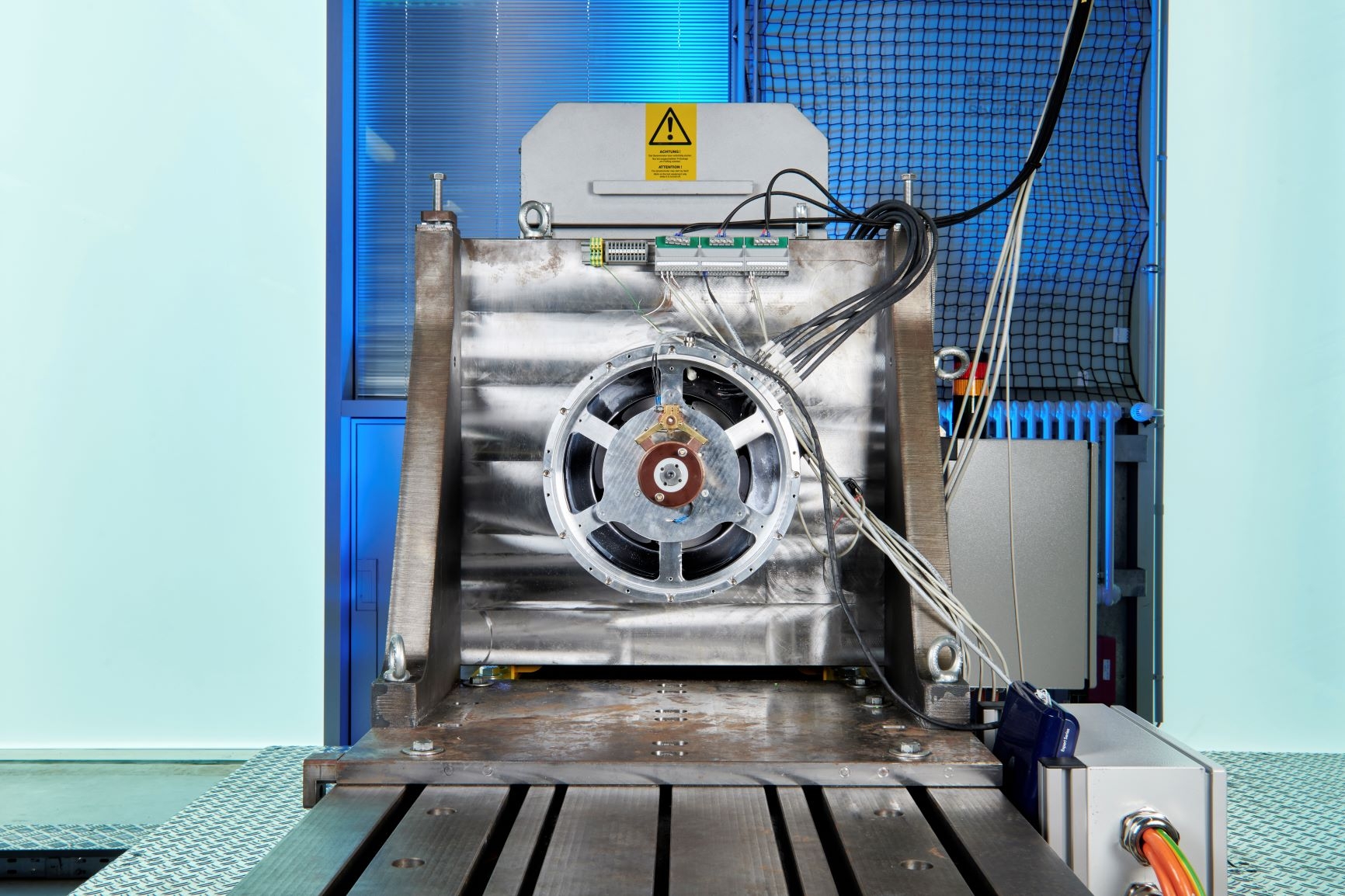

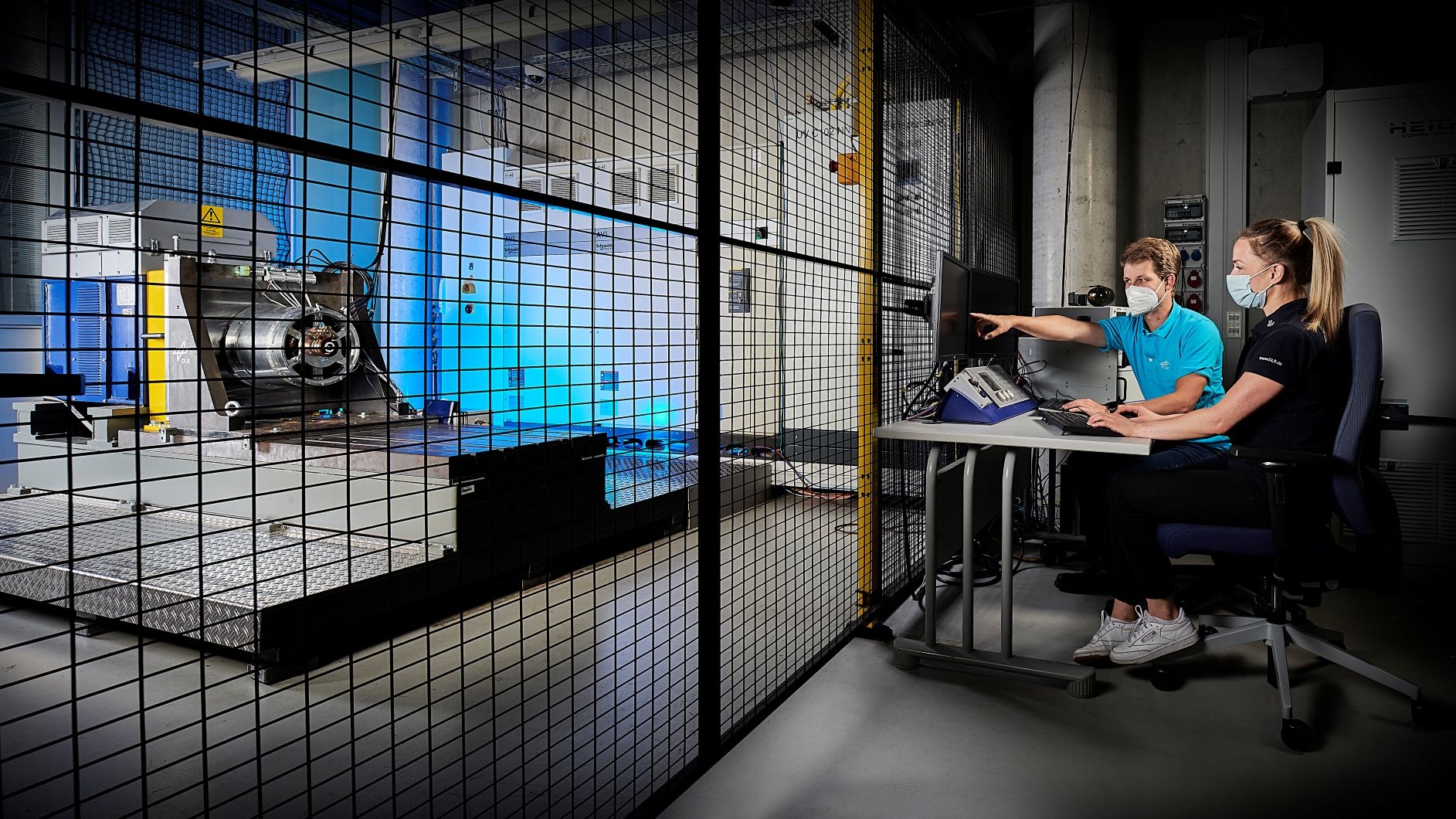

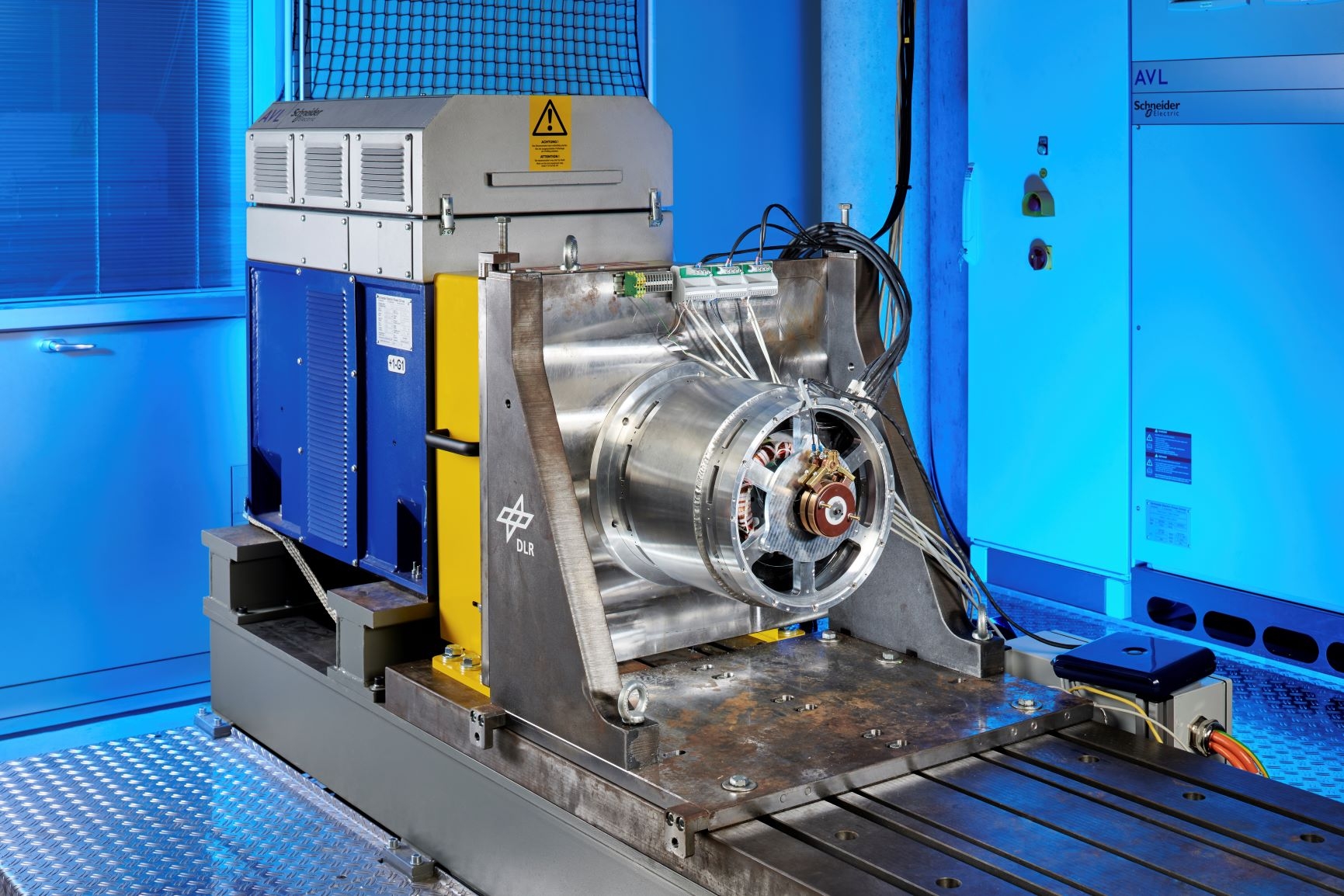

Der AVL-Elektromaschinenprüfstand steht für das Testen von Prüflingen zu Verfügung und ist in der Lage die im System vorhandenen elektrischen Energiequellen, die mechanische Last und unterschiedliche Peripherieanforderungen nachzubilden. Die Prüfstandsumgebung ermöglicht das Erproben elektrischer Antriebsstränge oder einzelner elektrischer Maschinen und kann flexibel auf die Kundenwünsche adaptiert werden.
Spezifikation
Technische Daten
- Leistungselektronik
- Traktionsmaschine
- Brennstoffzellenpaket
- Traktionsbatterie
- Hochvoltbordnetz
- Gesamter Antriebsstrang
- DC-Spannung min [V]
- 5
- DC-Spannung max [V]
- 1000
- DC-Strom min [A]
- -600
- DC-Strom max [A]
- 600
- DC-Leistung max [kW]
- 250
- Drehzahl max [U/min]
- 12000
- Drehmoment [Nm]
- 525
- Kühlung max [kW]
- 90
Weitere Technische Daten
- Heizung [kW]
- 6
- Durchfluss [l/min]
- 60
- Druck [bar]
- 3,8
- Umrichter Leistung [kW]
- 160
- Umrichter Ausgangsspannung [Vac]
- 560
Spezifikation Messung
- LEM-Wandler CT500 [Aac rms]
- 500
- LEM-Wandler CT100 [Aac rms]
- 100
- Drehmomentsensor HBM T40B [Nm]
- 1000
- Thermoelemente Typ K
- HBM GEN7ta 6 Phasen [MS/s]
- 2
- HBM GEN7ta [kS/s]
- 500
- HBM GEN7ta CAN-Erfassung
- HBM Perception
Zubuchbare Leistungen
- Personal
- Technische Unterstützungsleistung
- Datenanalyse
- Entwicklungsleistung
