Elektromotorenprüfstand
DLR Institut für Fahrzeugkonzepte
ForschungseinrichtungAdresse
DLR Institut für Fahrzeugkonzepte
Robert-Bosch-Ring 1
98704 Langewiesen
Ansprechperson
Christian Weber
Teamleiter
pruefstand-ias@dlr.de
+49 711 6862 8062
Prüfangebot

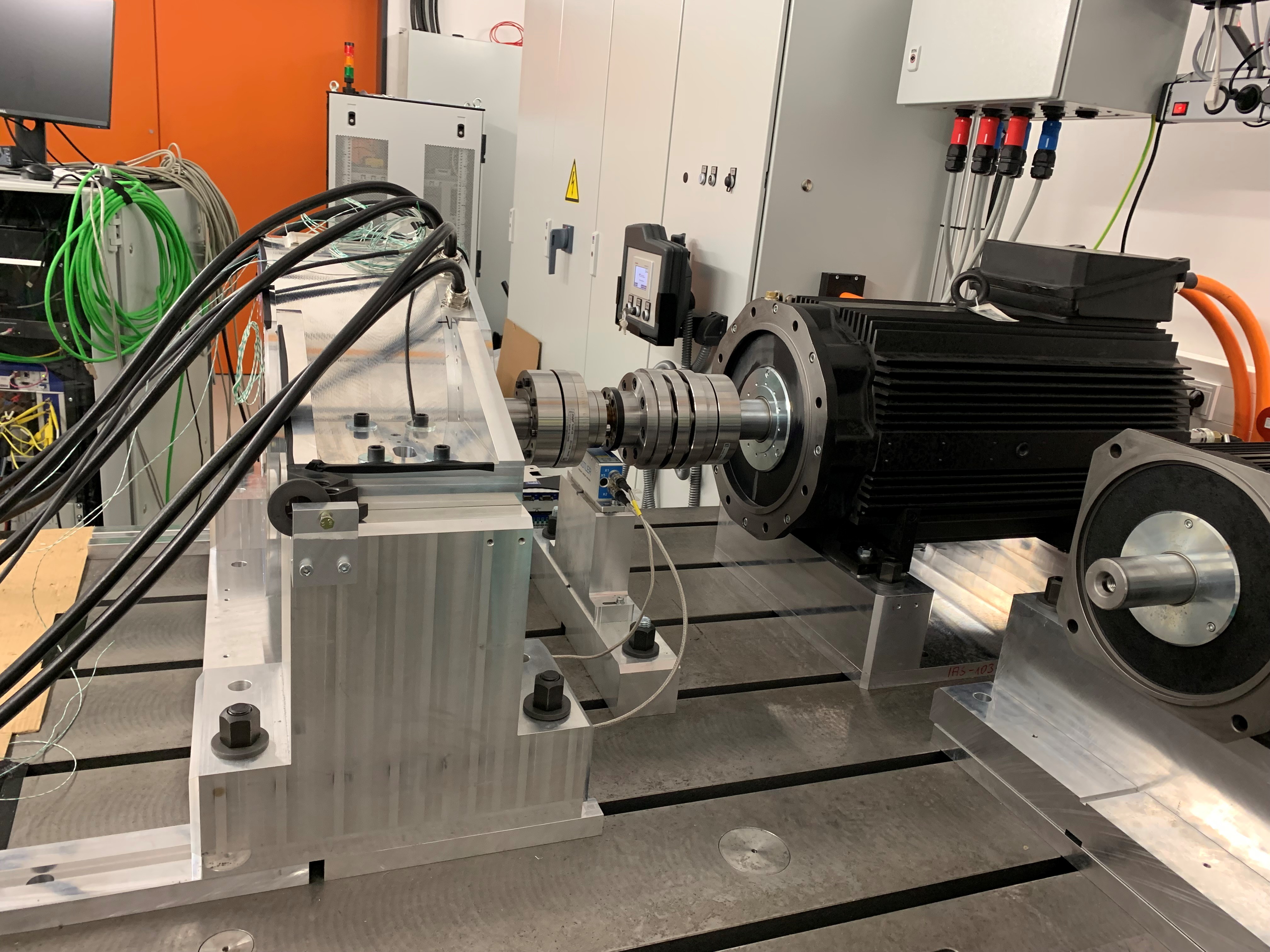

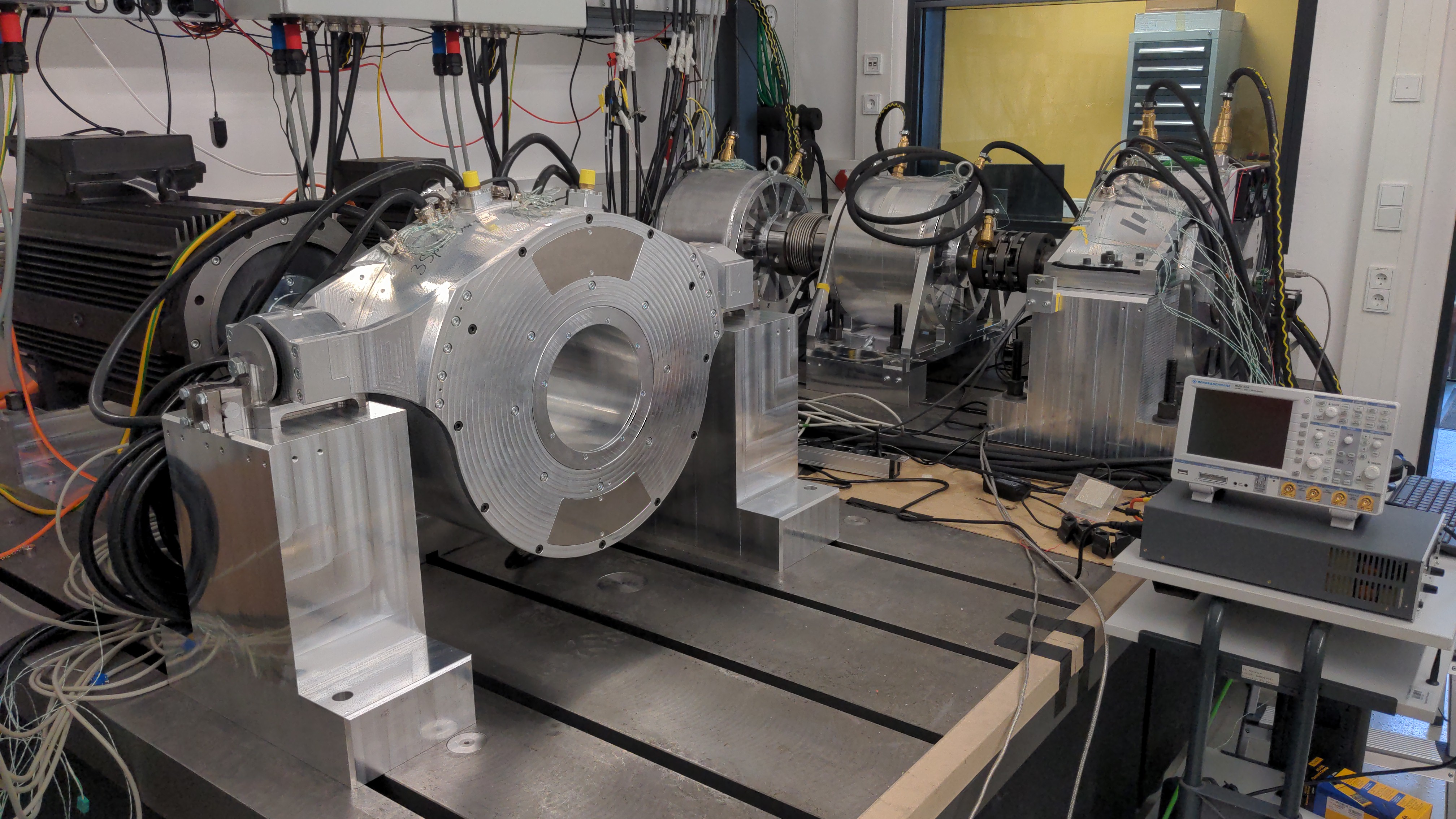

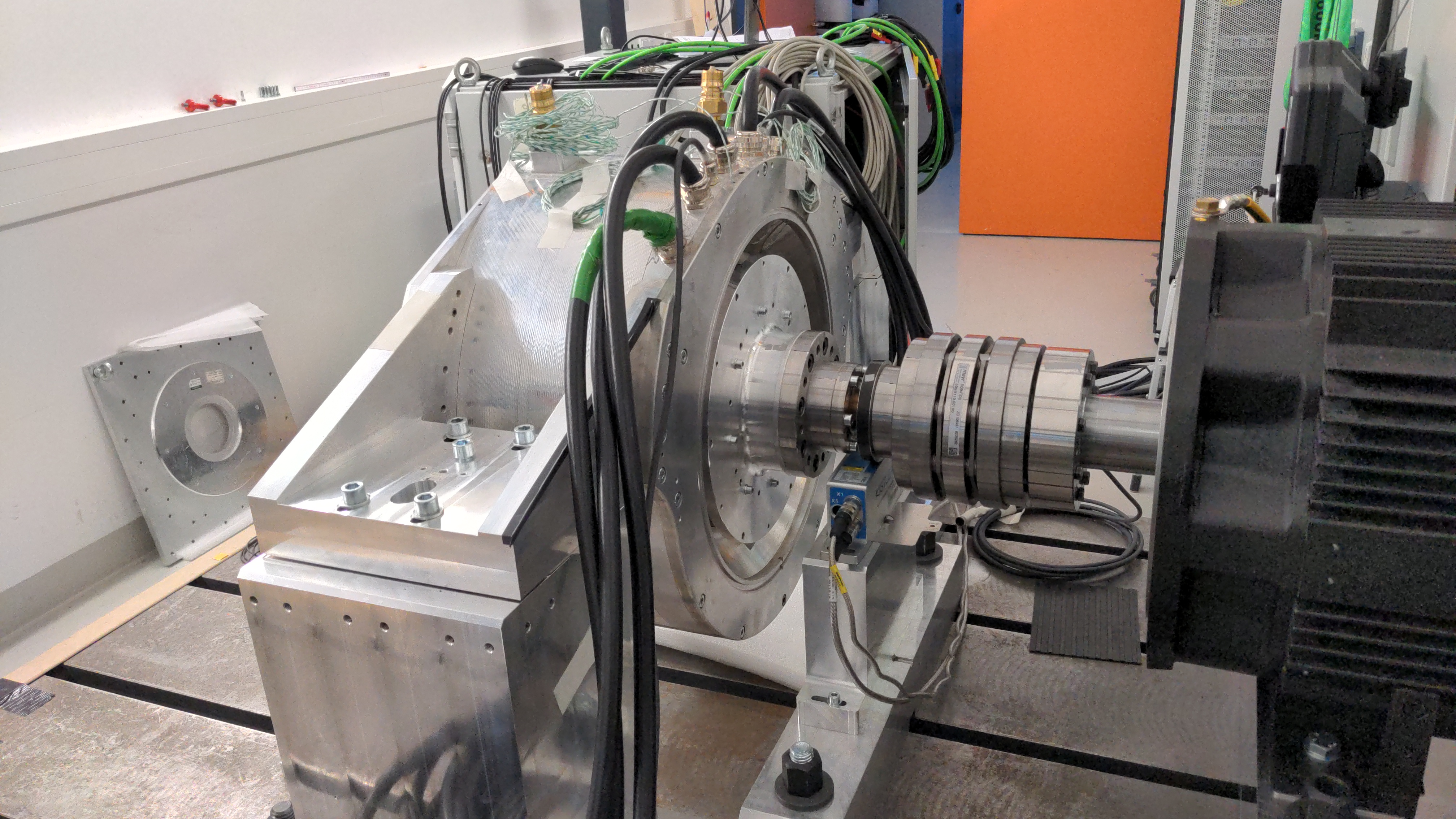

Der Elektromaschinenprüfstand steht für das Testen von Prüflingen zu Verfügung und ist in der Lage, die im System vorhandenen elektrischen Energiequellen, die mechanische Last und unterschiedliche Peripherieanforderungen nachzubilden. Die Prüfstandsumgebung ermöglicht das Erproben elektrischer Antriebsstränge oder einzelner elektrischer Maschinen und kann flexibel auf Kundenwünsche adaptiert werden. Die Anlagen befinden sich im Thüringer Innovationszentrum Mobilität (ThIMo-II) an der TU Ilmenau.
Spezifikation
Technische Daten
- Leistungselektronik
- Traktionsmaschine
- Gesamter Antriebsstrang
- DC-Spannung max [V]
- 1000
- DC-Strom max [A]
- 720
- DC-Leistung max [kW]
- 120
- Drehzahl max [U/min]
- 8000
- Drehmoment [Nm]
- 3000
- Kühlung max [kW]
- 90
Weitere Technische Daten
- Umrichter Eingangsspannung [V]
- 850
- Umrichter Leistung [kW]
- 320
- Umrichter Ausgangsspannung [Vac]
- 560
- Umrichter Ausgangsstrom [Aeff]
- 270
- Kühlwassertemperierung [Grad C]
- 6-90
Spezifikation Messung
- HBM GEN7ta 6 Phasen [MS/s]
- 2
- HBM GEN7ta [kS/s]
- 500
- HBM GEN7ta CAN-Erfassung
- Drehmoment Kistler [kNm]
- 3
- Drehmoment Kistler [Nm]
- 100
- Thermoelemente Typ K
- Software Perception
Zubuchbare Leistungen
- Personal
- Technische Unterstützungsleistung
- Datenanalyse
- Entwicklungsleistung
