Prüfstand für elektrische Antriebe im Kfz
Hochschule Heilbronn
UniversitätAdresse
Hochschule Heilbronn
Max-Planck-Straße 39
74081 Heilbronn
Ansprechperson
Christian Dobhan
Betriebsingenieur
christian.dobhan@hs-heilbronn.de
07131 504 576
Prüfangebot
Sowohl komplette elektrische Antriebsstränge als auch einzelne Komponenten können getestet werden.

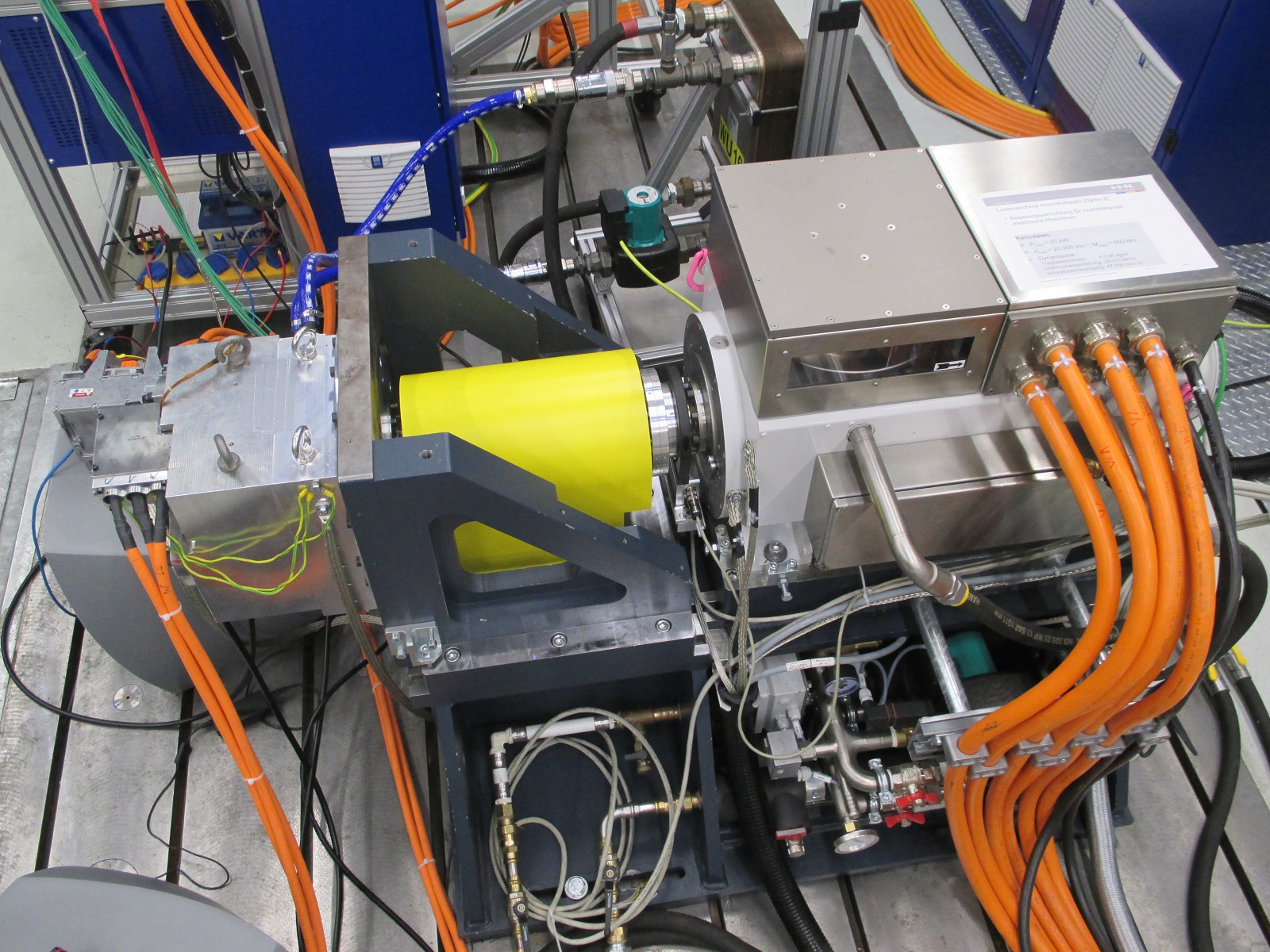

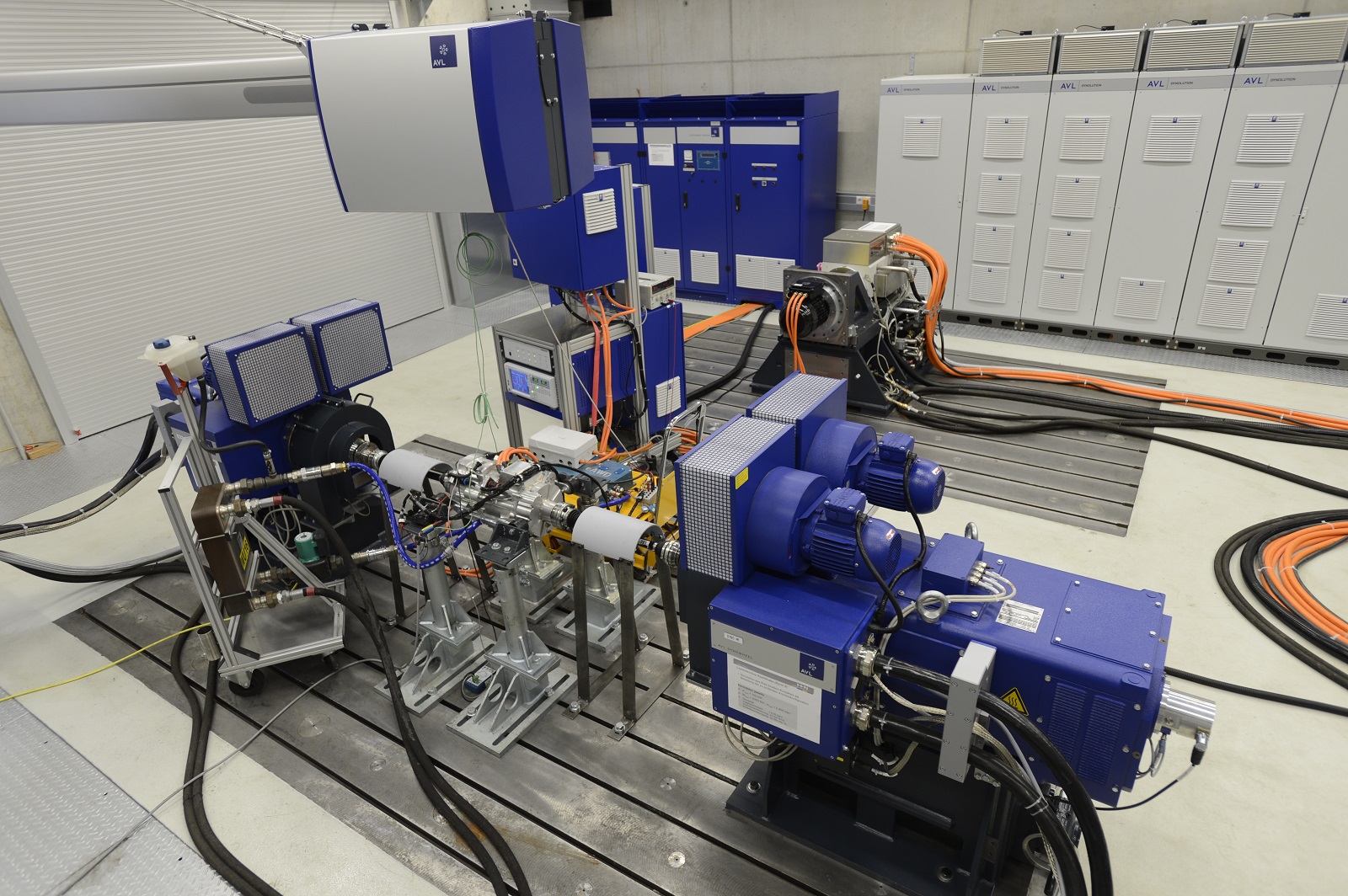

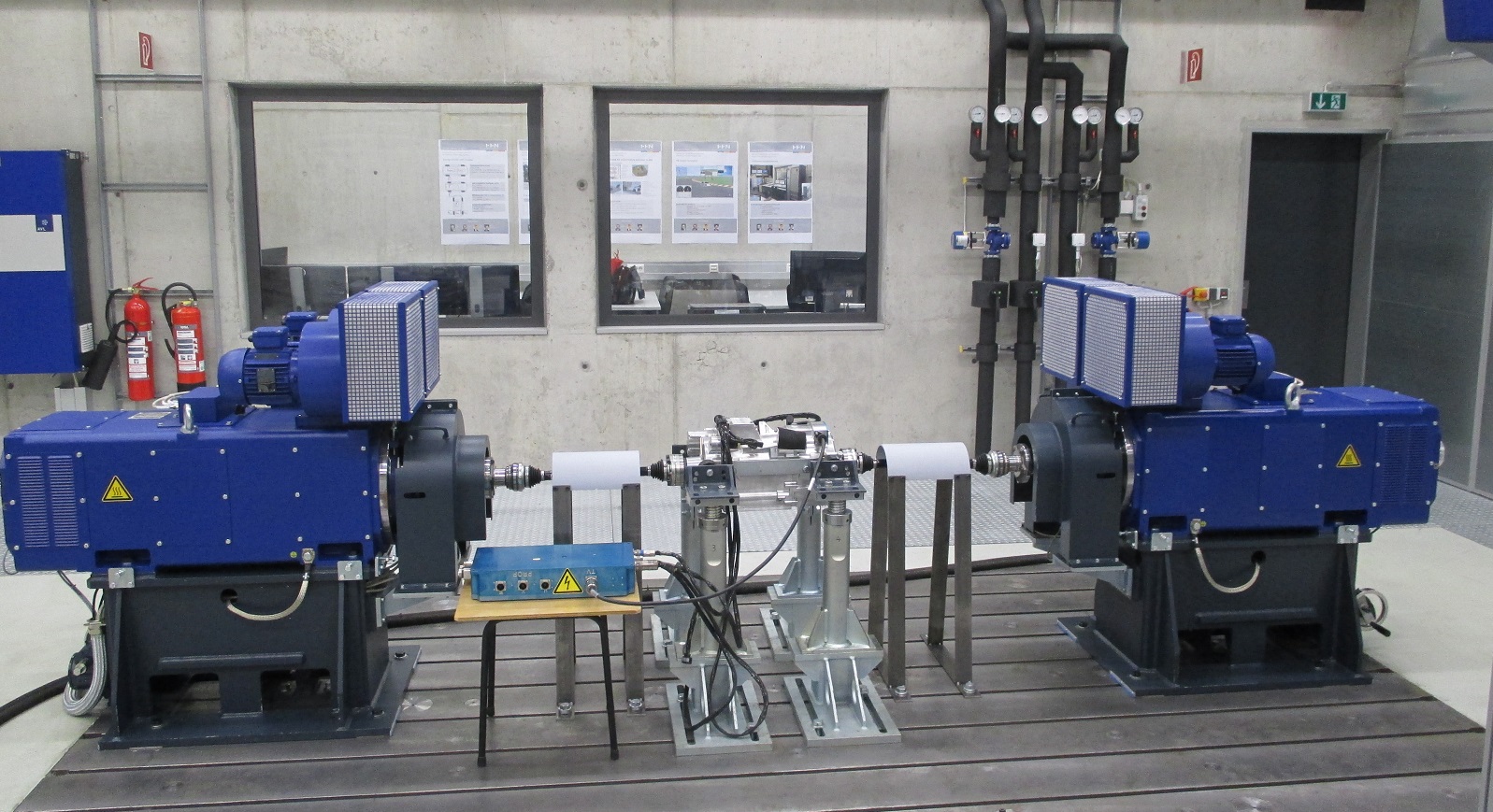

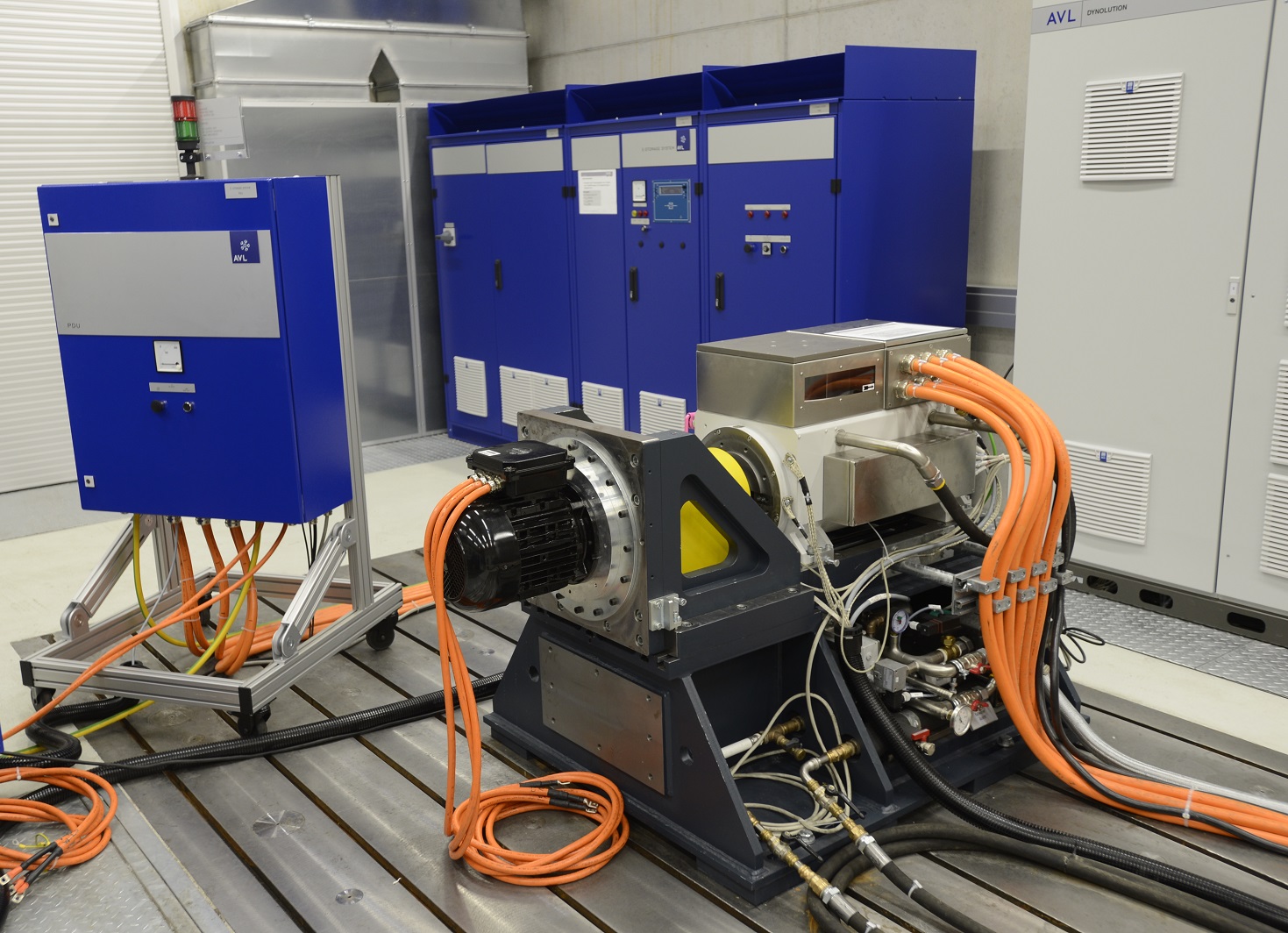

Der Prüfstand besitzt drei Lastmaschinen: zwei Radlast-Maschinen zur Prüfung einer Pkw-Antriebsachse und eine Hochdrehzahl-Maschine bis 20000 1/min.Die Lastmaschinen können jeweils in Einzel- oder kombinierter Konfiguration betrieben werden.
Mögliche Prüflinge sind u.a. Getriebe, Hybrid-Systeme, HV-Fahrzeug-Elektronik, elektrische Fahrmotoren mit Leistungselektronik, elektrische Antriebsstränge.
Der Prüfstand besitzt Anlagen zur Konditionierung von Kühlmitteln auf Wasser- oder Öl-Basis.
Neben manuellen Tests können automatisierten Prüfläufe und überwachte Dauerläufe im 24/7-Betrieb gefahren werden.
Spezifikation
- Leistungselektronik
- Traktionsmaschine
- Gesamter Antriebsstrang
- DC-Spannung max [V]
- 800
- DC-Strom max [A]
- 600
- DC-Leistung max [kW]
- 160
- Drehzahl max [U/min]
- 20.000
- Drehmoment [Nm]
- 2000
- Kühlung max [kW]
- 15
- P_max Hochdrehzahl-Maschine [kW]
- 188
- M_max Hochdrehzahl-Maschine [Nm]
- 600
- M_dauer Hochdrehzahl-Maschine [Nm]
- 300
- P_max Radlast-Maschine [kW]
- 150
- n_max Radlast-Maschine [U/min]
- 2400
- AVL PUMA Open
- Drehmomentmessflansche HBM T40B

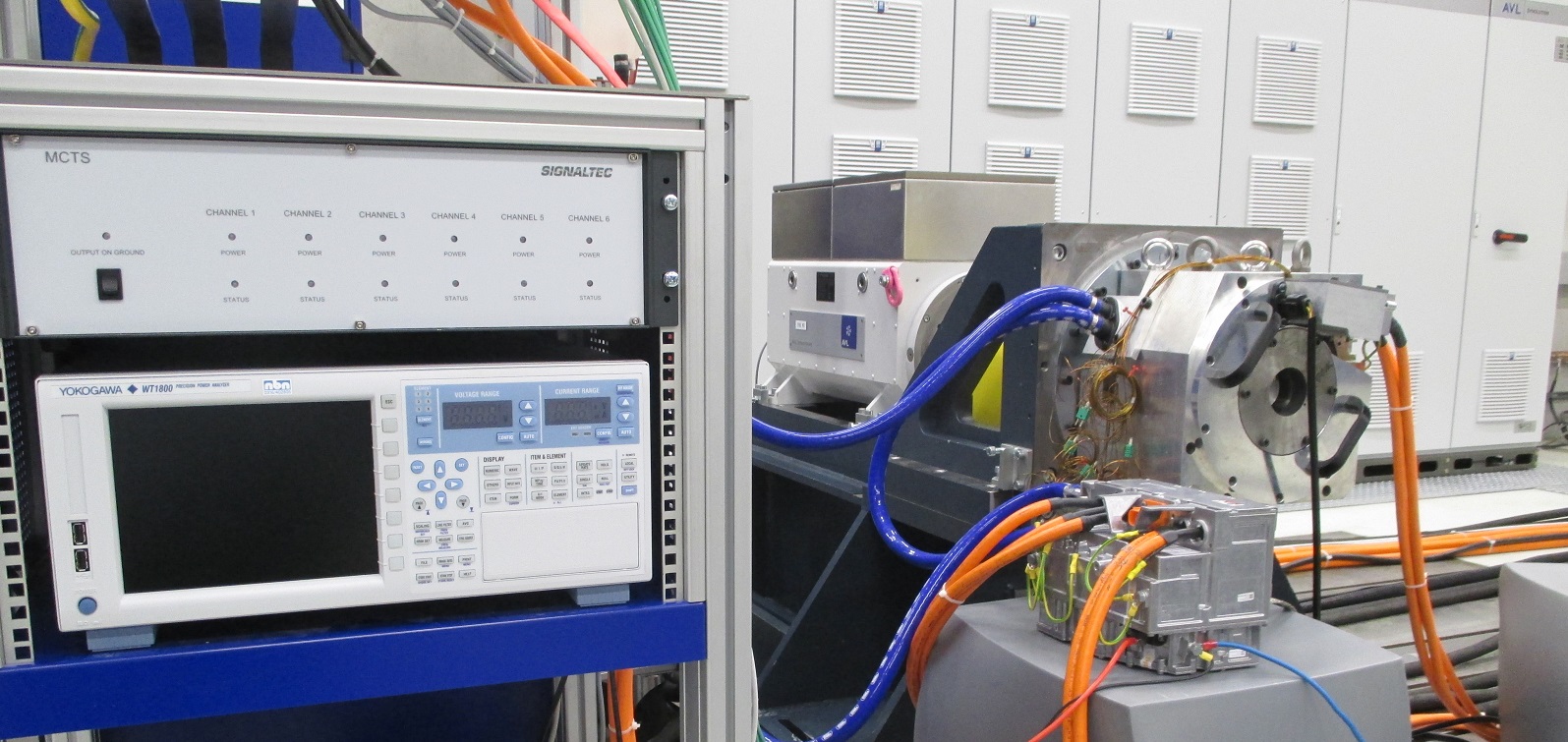

- Power-Analyser (ein Antrieb DC und AC)
- Personal
- Technische Unterstützungsleistung
- Datenanalyse
- Entwicklungsleistung
