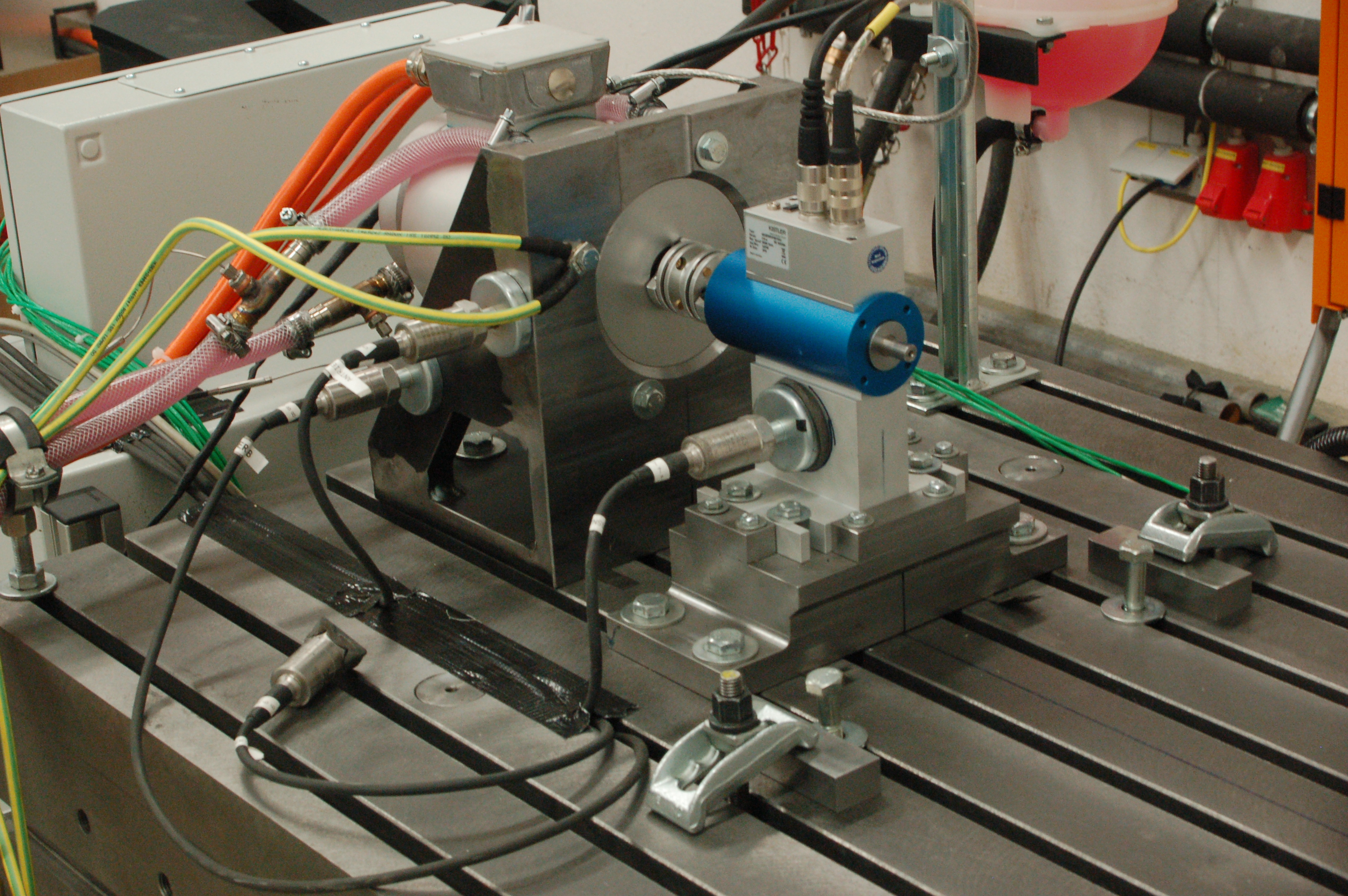

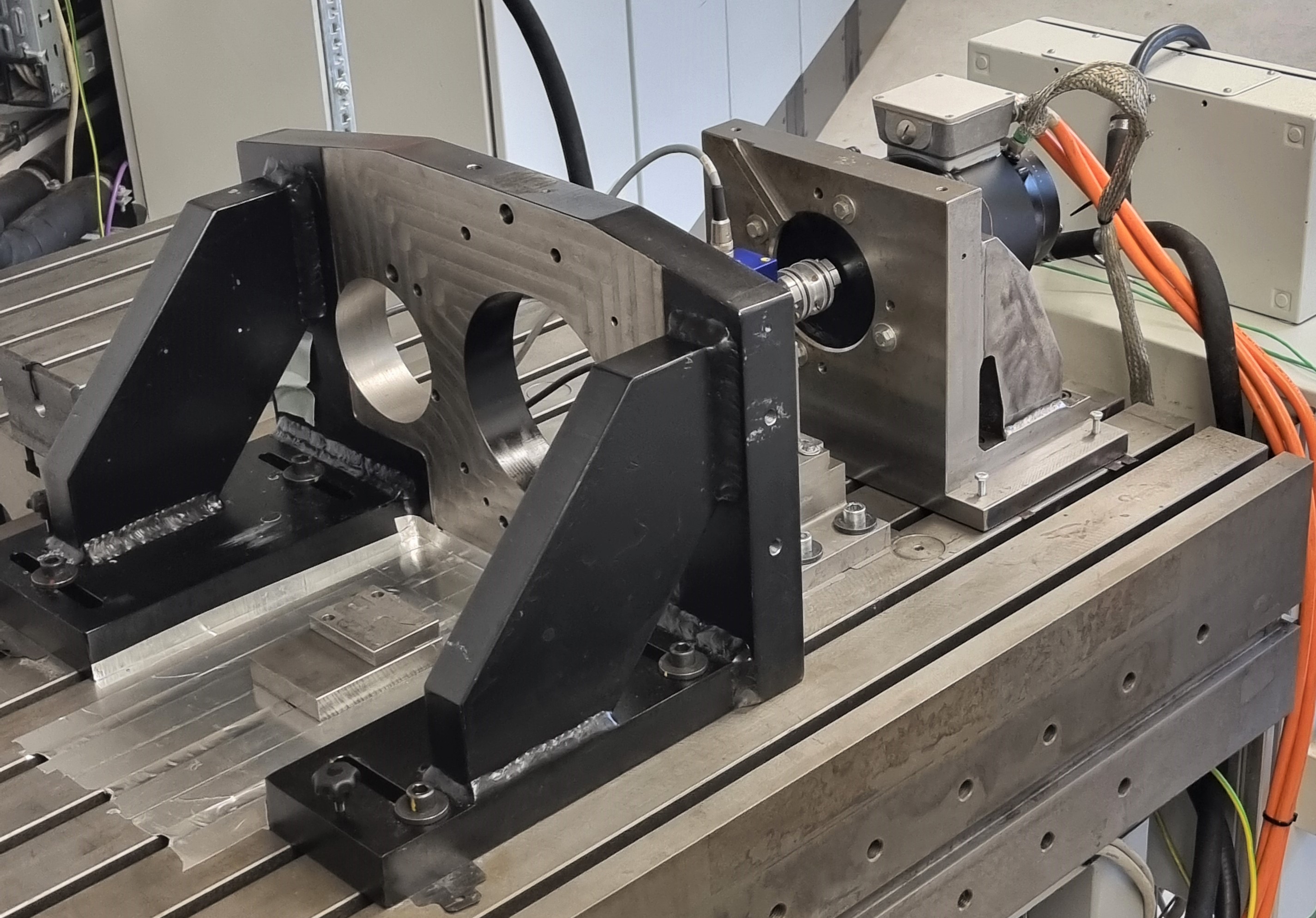

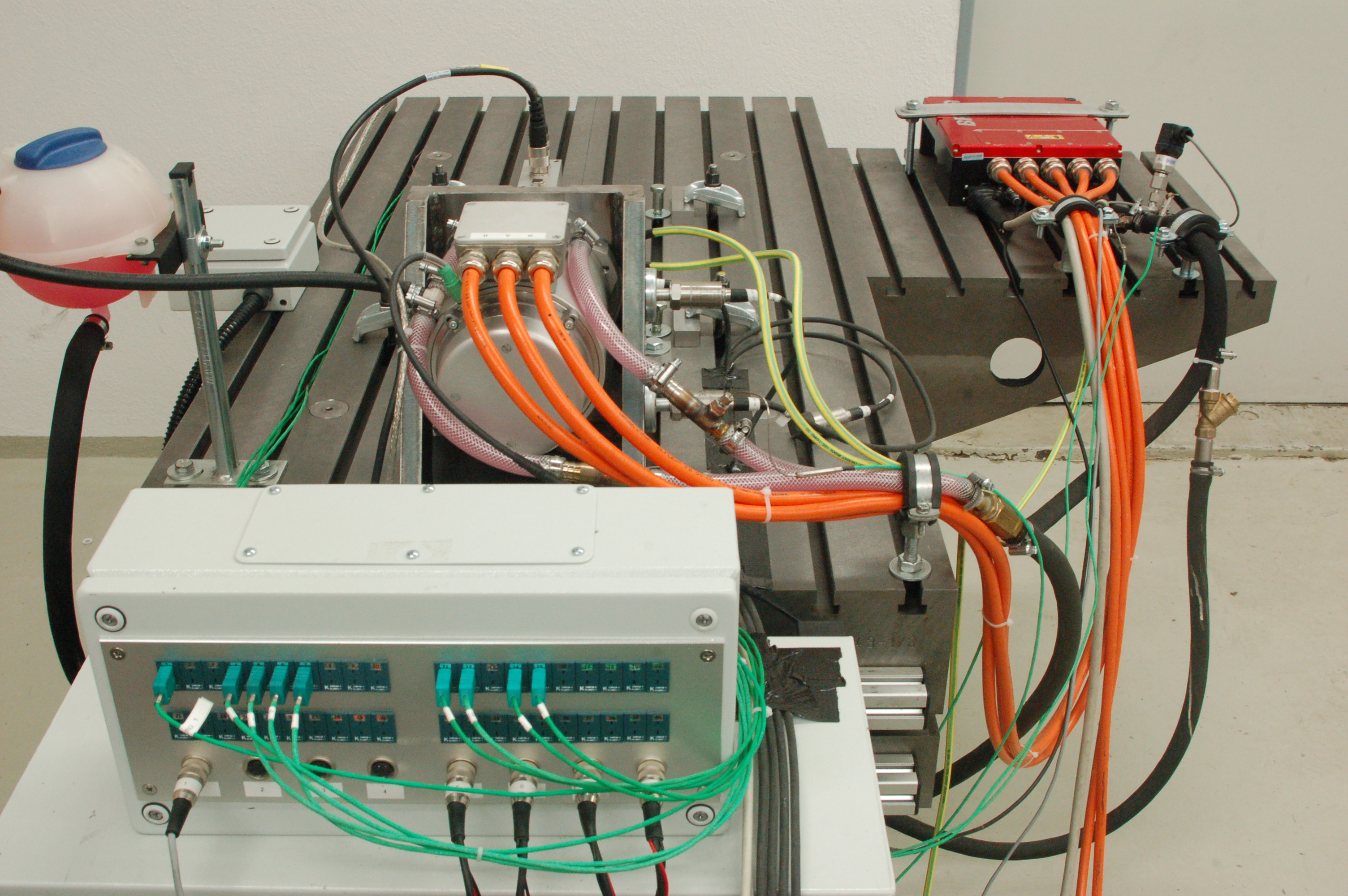

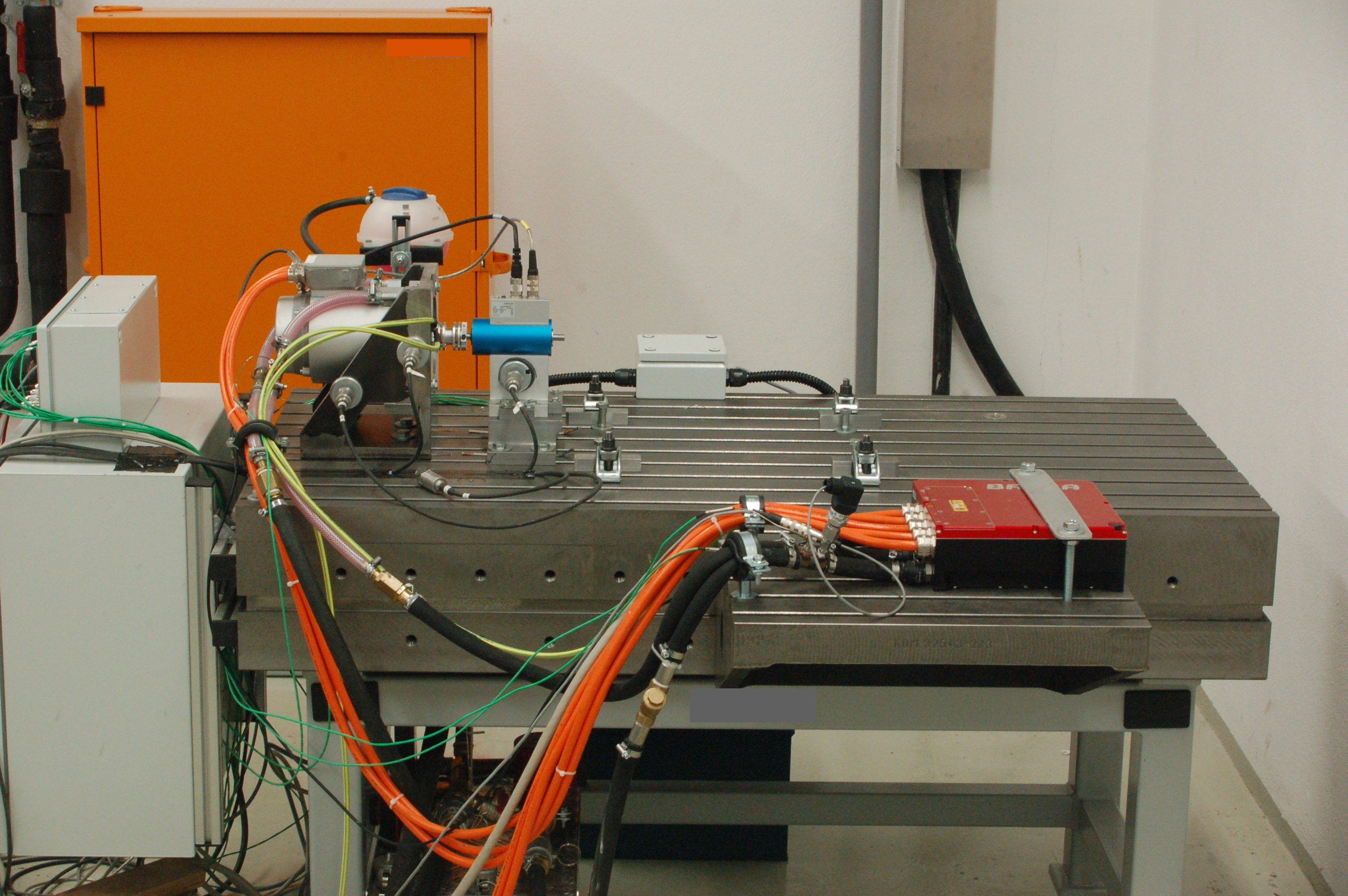

Entwicklungsprüfstand für Hochdrehzahlelektromaschinen

Dieser Prüfstand bietet die Möglichkeit zur Erprobung von E-Maschinen in einer sehr frühen Entwicklungsphase (Frontloading).

FKFS

Unternehmen

Adresse

FKFS
Pfaffenwaldring 12
70569 Stuttgart

Ansprechperson

Dr.-Ing. Nicolai Stegmaier
Bereichsleiter


+49 711 685 65662

Prüfangebot

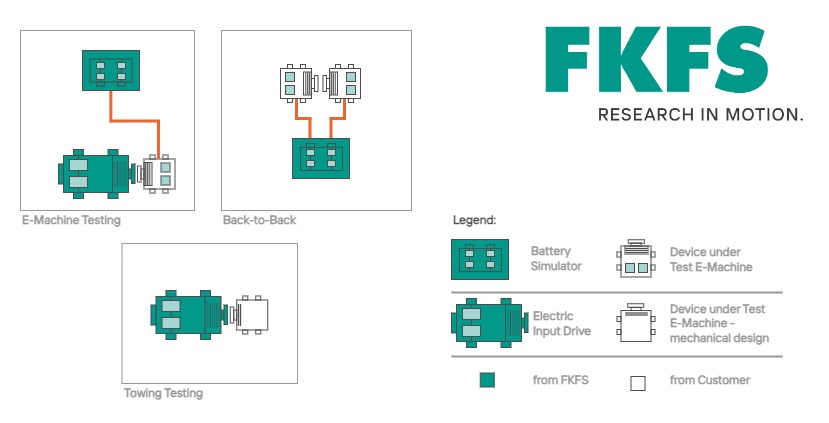

Bei der komplexen Entwicklungsarbeit, die vor allem auf Hochdrehzahlkonzepte setzt, unterstützt das FKFS seine Kunden. Kritische Faktoren bei Hochdrehzahlkonzepten sind vor allem die thermische Belastung und Kühlung, Reibungsmessung und die Untersuchung von Lagern. Um die Produkteigenschaften in dieser Hinsicht so früh wie möglich zu kennen, werden Prototypen in einem sehr frühen Entwicklungsstadium auf dem Prüfstand getestet. Dabei wird der Prüfling geschleppt, benötigt also noch keine elektromagnetischen Komponenten und auch keine Leistungselektronik. Dank integrierter Messtechnik und einer Vielzahl an Schnittstellen ist dieser Prüfstand des FKFS vielseitig einsetzbar und zukunftsfähig.

Spezifikation

Technische Daten
  • Leistungselektronik
  • Traktionsmaschine
  • Hochvoltbordnetz
DC-Spannung max [V]
1.000
DC-Strom max [A]
1.600
DC-Leistung max [kW]
1.160
Drehzahl max [U/min]
24.000
Weitere Technische Daten
Kühlwasserkonditionierung [kW]
78
Ölkonditionierung [kW]
78
Stromquellen zur Verlustleistungssimulation
Echtzeitsteuerung
Spezifikation Messung
Drehmomentmessnabe hochgenau
Temperaturmessung
Durchflussmessung
Leistungsanalysator
Zubuchbare Leistungen
  • Personal
  • Technische Unterstützungsleistung
  • Datenanalyse
  • Entwicklungsleistung
