Hochleistungs-Elektroantriebsstrang-Prüfstand

Der Prüfstand dient zur Erprobung el. Antriebsstränge höchster Leistung und zeichnet sich durch eine umfangreiche Prüfstandsausstattung aus.

© FKFS

FKFS

Unternehmen

Adresse

FKFS
Pfaffenwaldring 12
70569 Stuttgart

Ansprechperson

Dr.-Ing. Nicolai Stegmaier
Bereichsleiter


+49 711 685 65662

Prüfangebot

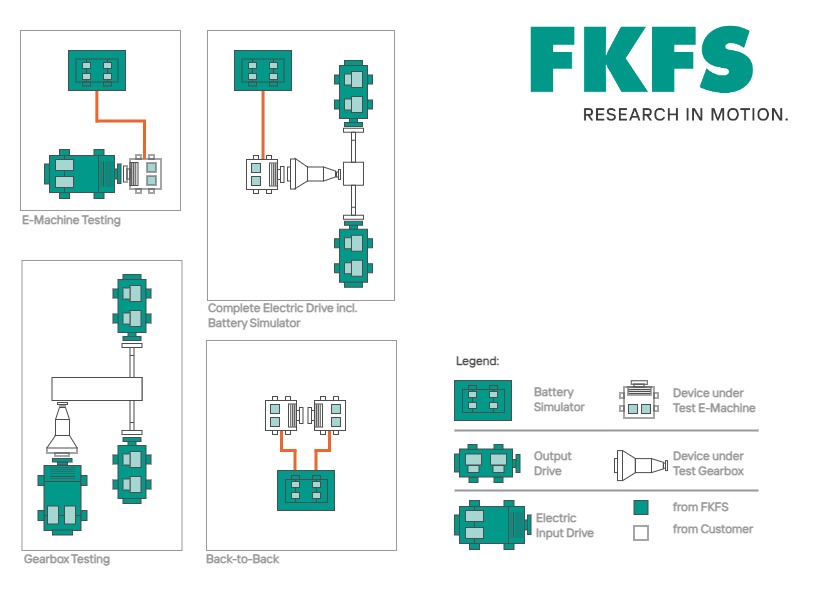

Der Prüfstand ermöglicht Untersuchungen kompletter Antriebsstränge oder einzelner Komponenten (z.B. E-Maschine oder Getriebe) aus elektrischen Fahrzeugen. Aufgrund der Leistungsdaten können Antriebe höchster Leistungsklasse untersucht werden.

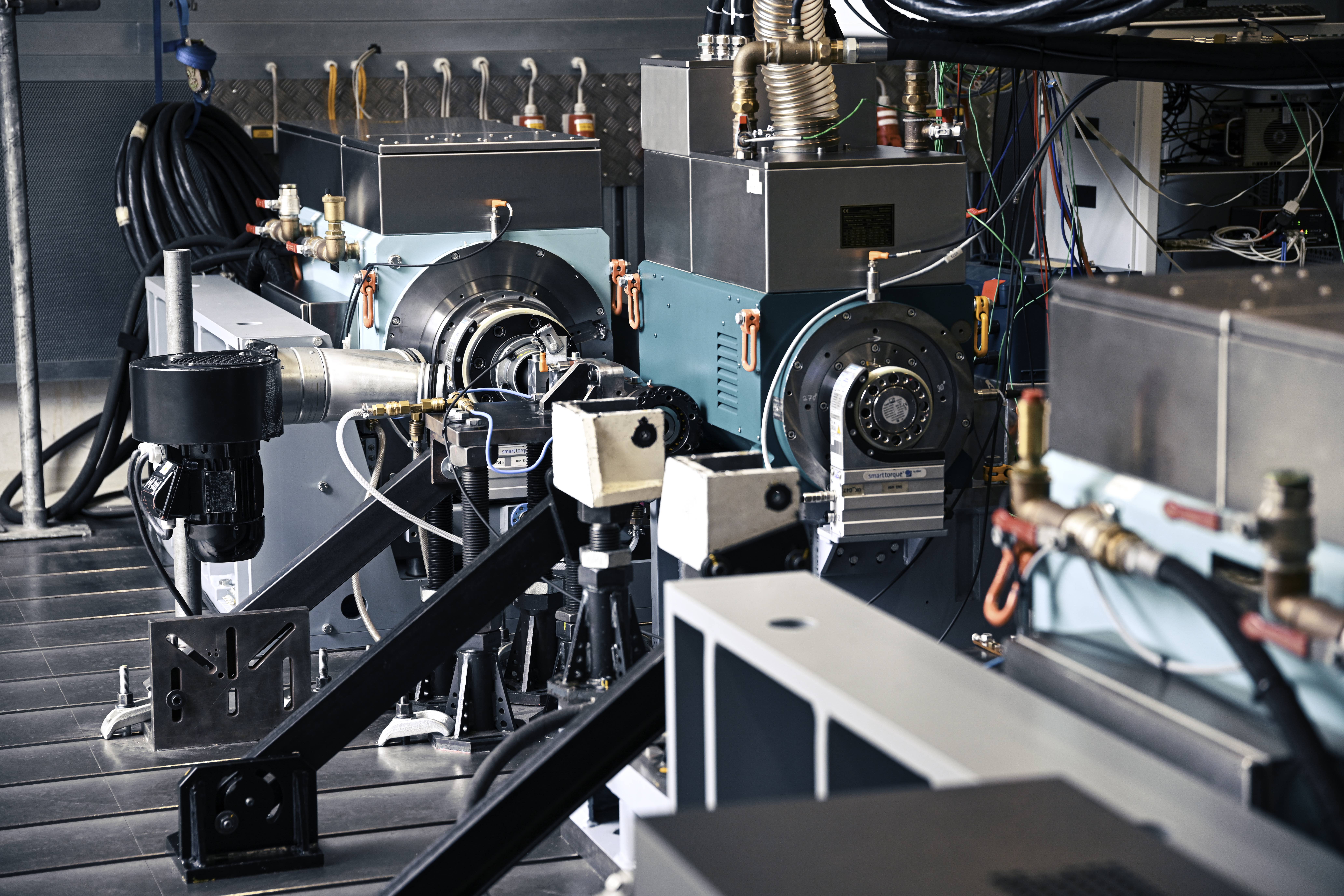

Die Fahrwiderstände werden durch zwei hochdynamische Radmaschinen nachgebildet. Der Eintrieb erfolgt über den prüflingsseitigen Antrieb oder eine prüfstandseitige kompakt bauende elektrische Maschine. Ein hochdynamischer Hochvolt-Batteriesimulator wird zur Versorgung des Prüflings mit elektrischer Energie eingesetzt. Zum Betrieb und zur Untersuchung moderner Antriebsstränge steht eine umfangreiche Prüfstandsausstattung zur Verfügung.

Spezifikation

Technische Daten
  • Leistungselektronik
  • Traktionsmaschine
  • Hochvoltbordnetz
  • Gesamter Antriebsstrang
  • Kabelstrang
DC-Spannung max [V]
1.000
DC-Strom max [A]
1.600
DC-Leistung max [kW]
1.160
Drehzahl max [U/min]
20.000
Drehmoment [Nm]
1.000
Kühlung max [kW]
78
Weitere Technische Daten
Medienkonditionierung und Prüfzellenkühlung
Hardware-In-The-Loop-Simulationsumgebungen mit umfangreicher Modellbibliothek
Gängige Werkzeuge zur Restbussimulation, Diagnose und Applikation
Betriebswuchtgerät
Spezifikation Messung
Umfangreiche Messtechnik (mechanisch, elektrisch, hydraulisch, thermisch)
Leistungsanalysator

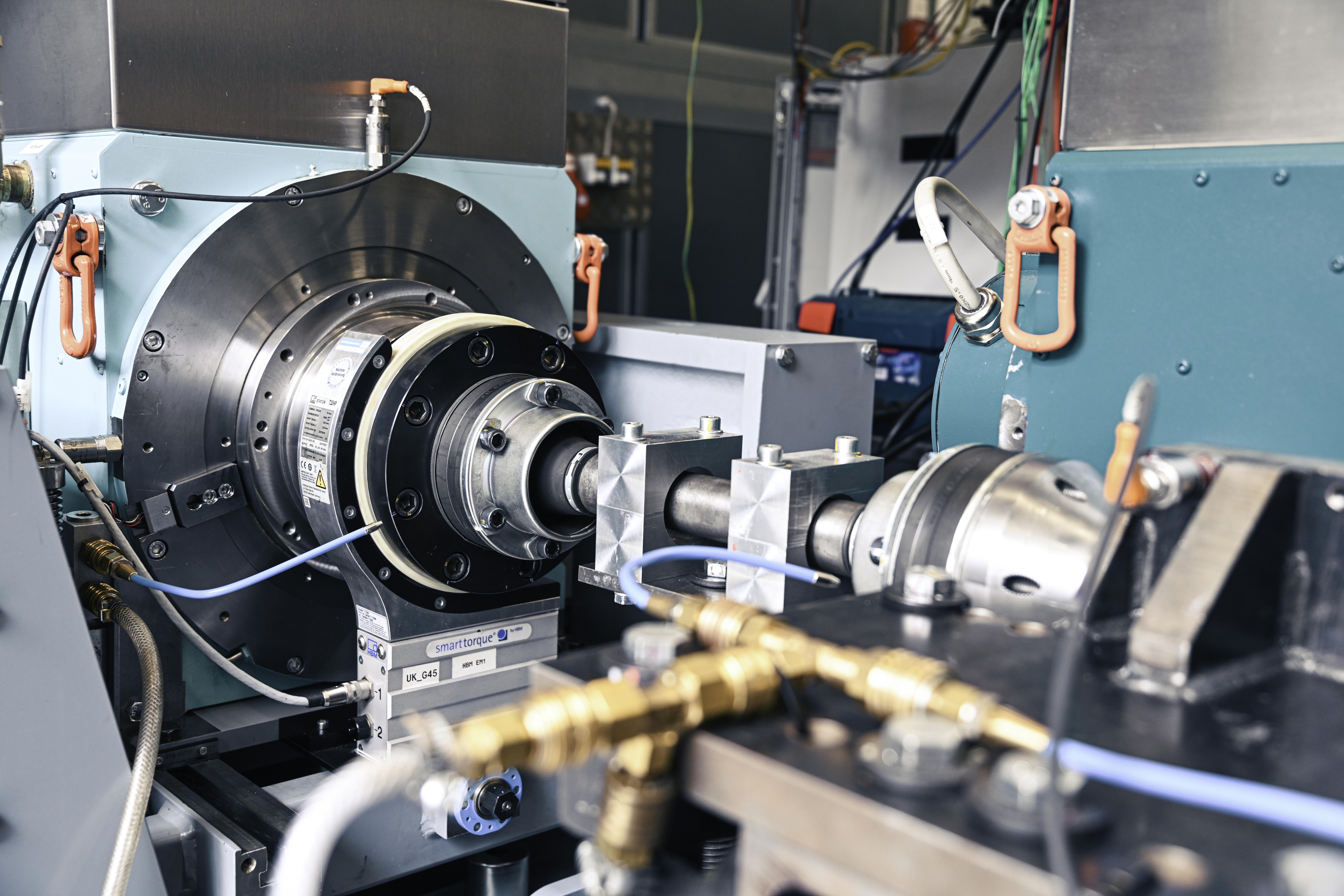

Hochgenaue Drehmomentmessung
Hochauflösende Schwinungsmesstechnik
Zubuchbare Leistungen
  • Personal
  • Technische Unterstützungsleistung
  • Datenanalyse
  • Entwicklungsleistung
