Batterie-Zell-Prüfstand mit 8 Klimakammern und 32 Leistungskanälen
IAV GmbH
UnternehmenAdresse
IAV GmbH
Auer Straße 54
09366 Stollberg
Webseite
Ansprechperson
Markus Raum
Projektleiter
electrical-testing@iav.de
+49 172 396 377 6
Prüfangebot
- Zellcharakterisierung:
- Bestimmung der Kapazität, der Energie und des Innenwiderstands
- Zell-Modell-Verifikation:
- automatisierte Messdatenanalyse zur Überprüfung der Zellparameter in Bezug auf Temperatur und Ladezustand (SOC) zur Verbesserung des Zell-Modells und der SOC-Berechnung
- Lebensdaueruntersuchung:
- standardisiertes Zyklisieren von Zellen, um die geschätzte Kapazität über die Lebensdauer zu testen

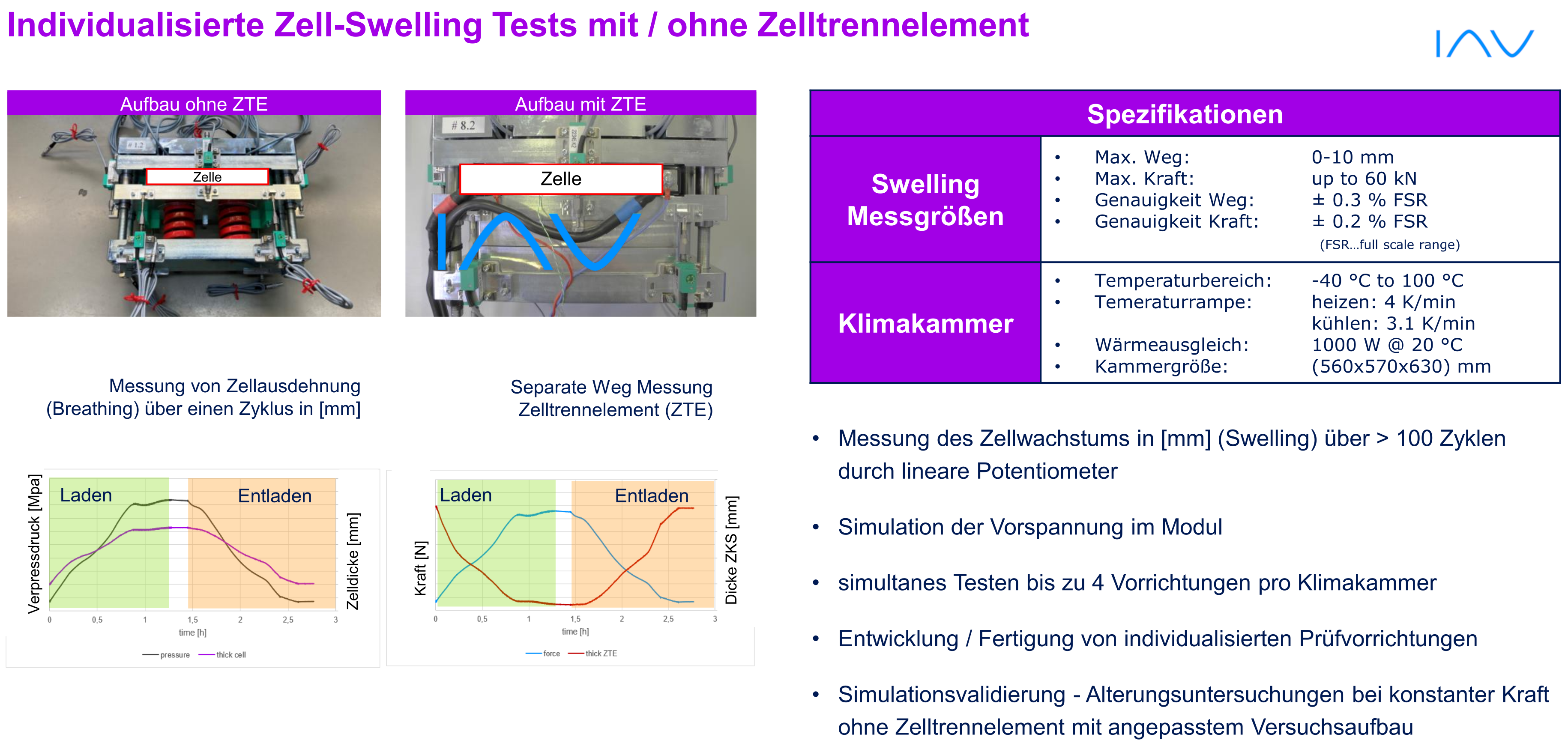

- Swelling Tests:
- Volumenausdehnung und Verformung von Zellen aufgrund von Alterung und Atmung während des Ladens/Entladens in Verbindung mit Temperatur und SOC
Spezifikation
Technische Daten
- Batteriezelle
- DC-Spannung max [V]
- 6
- DC-Strom max [A]
- bis zu ± 1000
- DC-Leistung max [kW]
- 3
- Umgebungstemperatur min [C]
- -40
- Umgebungstemperatur max [C]
- 100
Weitere Technische Daten
- Genauigkeit Spannung / Stromstärke [%]
- ± 0.05 % FSR / ± 0.02 % MV
- Kammergröße [mm]
- 560 x 570 x 630
- Temperaturrampe heizen/kühlen [K/min]
- 4,0 / 3,1
- Wärmeausgleich bei 20°C [W]
- 1000
Spezifikation Messung

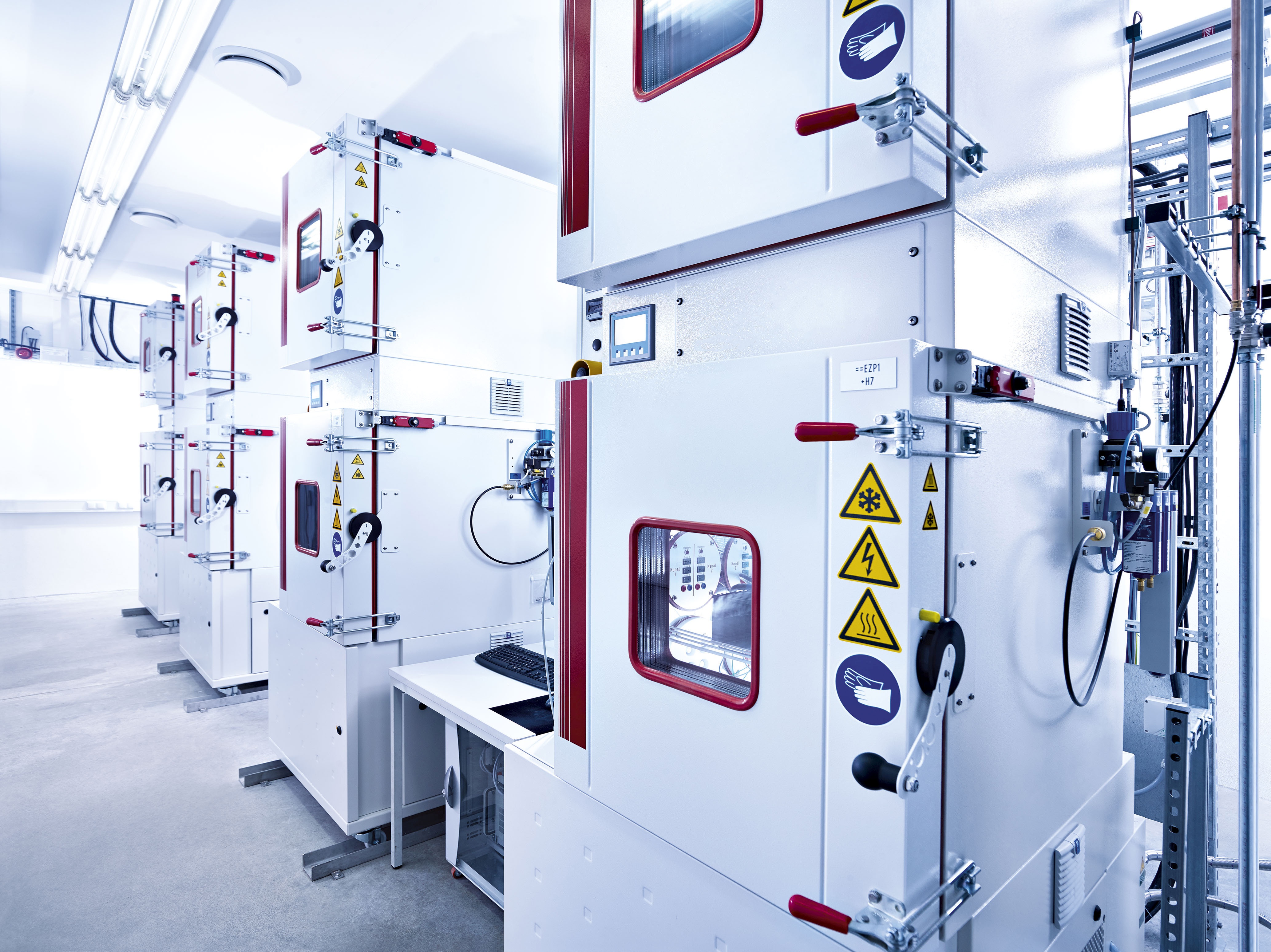

- 8 Klimakammern mit 32 Leistungskanälen (4 pro Klimakammer),
- Automatisierte Testdurchführung mit Grenzwert- und Zyklusüberwachung,
- Regelgenauigkeit Spannung ± 0,05% FSR, Regelgenauigkeit Strom ± 0,03% FSR (± 0,2% Messwert),
- integrierte Impedanzspektroskopie (1 beliebiger Leistungskanal),
- 3 x Temperaturmessung pro Kanal (NiCrNi),
- 1 x Sense-Spannung pro Kanal,
- Swelling max. Weg 0-10 mm ± 0.3 % FSR, Swelling max. Kraft bis 60 kN ± 0.2 % FSR
Zubuchbare Leistungen
- Personal
- Technische Unterstützungsleistung
- Datenanalyse
- Entwicklungsleistung
