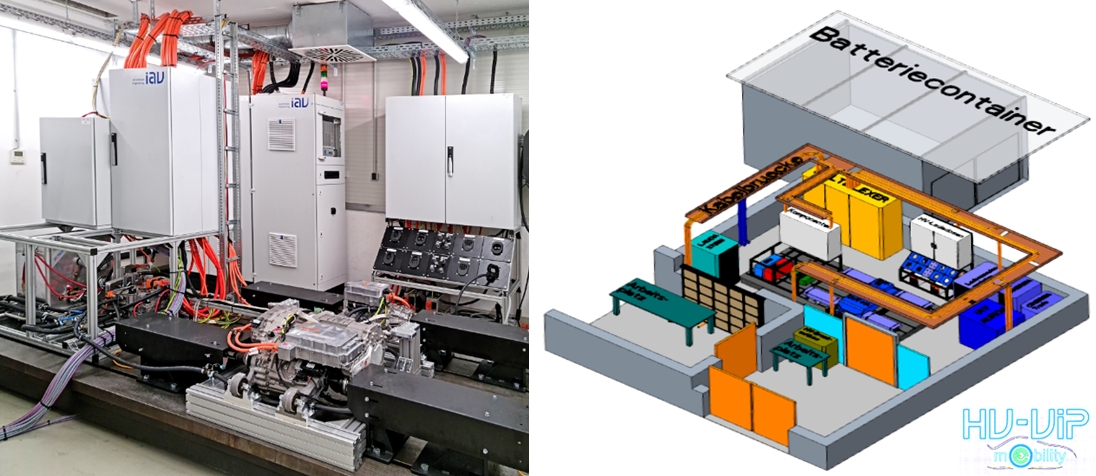

Hochvolt-Vorintegration-Prüfstand (HV-VIP)
IAV GmbH
UnternehmenAdresse
IAV GmbH
Auer Straße 54
09366 Stollberg
Webseite
Ansprechperson
Christian Schneider
Projektleiter
electrical-testing@iav.de
+49 172 686 5674
Prüfangebot
- Untersuchung Energie Management – Interaktion aller Komponenten des Gesamtsystems
- Ladetests mit Simulation spezifischer Netzfehler für alle Ländervarianten
- Tests zur Hochvoltsicherheit von Einzelkomponenten und im System
- Zeitoptimierte Dauererprobungen „Fahren, Laden, Fahren, Laden, …“ mit realem HV-System auf dem Prüfstand
- Validierungstests für Komponenten und Systemfreigaben
- Drehende E-Achse z. B. für Fahrbereitschaftstests
- Vergleichbarer Funktionsumfang zum Hochvoltverbund-Prüfstand mit weiterer Virtualisierung durch Entfall der Hochleistungsbremsen und Fokus auf Funktion,
Einschränkung: max. Bremsleistung Lastmaschine (pro Achse) 30 kW
Spezifikation

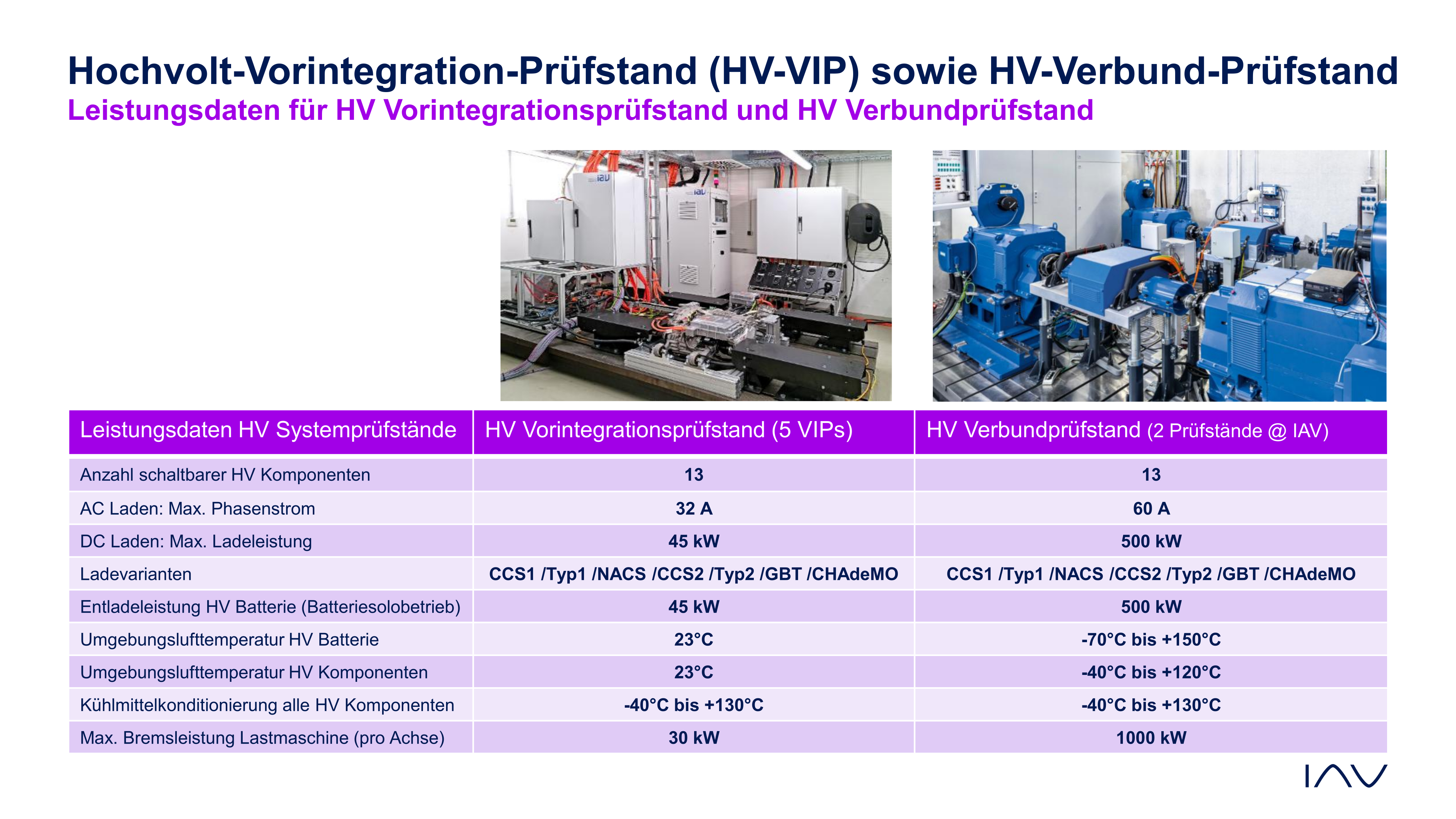

Technische Daten
- Leistungselektronik
- Traktionsbatterie
- Hochvoltbordnetz
- Kabelstrang
- DC-Spannung max [V]
- 1000
- DC-Leistung max [kW]
- 45
Weitere Technische Daten
- AC-Laden max. Phasenstrom [A]
- 32
- DC-Laden max. Ladeleistung [kW]
- 45
- Entladeleistung HV Batterie [kW]
- 45
- Max. Bremsleistung Lastmaschine (pro Achse) [kW]
- 30
- Kühlmittelkonditionierung aller HV-Komponenten [°C]
- -40 bis 130
Spezifikation Messung
- Automatisierte und teilautomatisierte Testdurchführung,
- Einbindung des Kundenantriebsstrangs in den Prüfstand mit Simulation der Partnersteuergeräte über Restbussimulation,
- Ladevarianten CCS1 /Typ1 /NACS /CCS2 /Typ2 /GBT /CHAdeMO,
- Umgebungslufttemperatur [°C]
- 23
Zubuchbare Leistungen
- Personal
- Technische Unterstützungsleistung
- Datenanalyse
- Entwicklungsleistung
